網絡變壓器自動繞線機應用于電子元器件行業，為網絡變壓器4532，5365，6553，3532等系列產品的生產提供解決方案。設備可為客戶量身打造，結合裝配生產工藝特點設計開發，滿足客戶對產品的設計加工需求及效率需求，工裝仿形設計，并充分運用各種高精度傳感器，以達到防呆防錯的效果。本設備主要完成磁芯骨架的上料、繞線、壓焊及下料工序。
3軸機械手采用伺服電機+絲桿+導軌結構
繞線機構預留單雙線切換功能的安裝位
夾具不對磁芯造成夾碎，夾裂
繞線工位帶切刀切線功能，切線位置可調節
繞線處排廢線機構通過真空吸取廢線
繞線整齊排列，不會出現疊繞、交叉，漆包線膜完好
電感圖

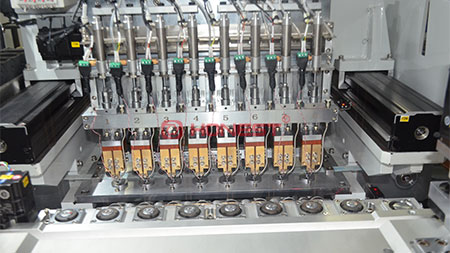

細節圖
|
功能 |
參數 |
|
生產效率 |
50s/8pcs |
|
適用線徑 |
0.04~0.12mm |
|
主軸精度 |
±0.02mm |
|
繞線方向 |
順時針、逆時針方向均可繞線（由電極面看） |
|
繞線方式 |
單雙線可切換 |
|
換款時間 |
≤10min |
|
良品率 |
≥97％ |
|
稼動率 |
≥95％ |
|
電壓 |
380V三相電壓，頻率50HZ |
|
氣壓 |
0.4-0.6Mpa |
|
功率 |
13KW |
|
重量 |
約2500kg（含線架） |
|
控制方式 |
PLC+HMI |
|
外觀尺寸 |
2194(L)*1447(W)*2195(H)mm |
|
應用領域 |
電子元器件（網絡變壓器） |
