磁鋼布置技術的演進與自動化精細插入解決方案的應用，為電機性能優化注入了新的活力。通過不斷探索和創新，可以預見未來電機技術將實現更加高效、可靠…
在電機技術的快速發展中，驅動電機轉子的磁鋼布置作為影響驅動電機性能的關鍵因素之一。經歷了從簡單到復雜、從單一到多元的深刻變革。這一變革不僅推動了電機效率、扭矩輸出等性能指標的顯著提升，也為不同應用場景下的電機設計提供了更多可能性。然而，隨著磁鋼布置復雜性的增加，生產組裝過程中的挑戰也日益凸顯。
本文將深入探討磁鋼布置技術的發展歷程，分析其在電機性能優化中的作用，并介紹自動化精細插入解決方案如何應對生產組裝過程中的挑戰，為電機制造業的未來發展提供新的思路。
一、磁鋼布置技術的演進：
（1）從一到V：
早期，通常采用單一的一字型布置方式。主要因為其結構簡單、易于制造和安裝，有利于電機的穩定運行。但在輸出轉矩、功率和最大轉速相對有限。隨著技術的進步，V型布置成為了一種重要的布置方式，其結構的交軸電感比一字型更大，直接提高了磁阻轉矩，使得電機在相同的體積和重量下能夠輸出更大的功率和轉矩。

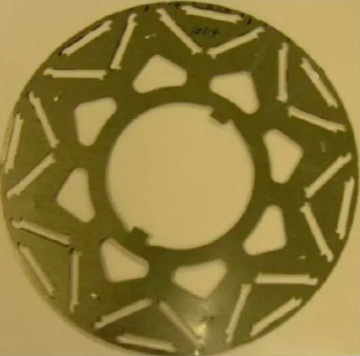

舉個例子：2003款與2004款豐田Prius的轉子沖片結構有所不同。2003款轉子內永磁體呈一字型，輸出轉矩為350Nm，功率為33kW，最大轉速為5600r/min。而2004款轉子內永磁體為V型，輸出轉矩提升至400Nm，功率增至50kW，最大轉速達6000r/min。
由此可以看出，從一字型到V型的轉變意味著磁路的變化。V型結構的交軸電感比一字型更大，這直接提高了磁阻轉矩、扭矩密度以及更佳的動力性能。
（2）從單層到雙層：

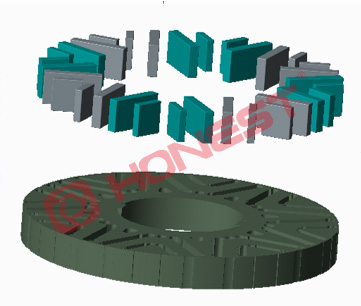

如下圖，相較于從一到V型的布置方式，雙層V+1型的設計更為先進和復雜，其能夠進一步增加磁鋼的數量和排列密度，從而增加磁場的強度，使得電機能夠產生更強大的磁場效應。
（3）非對稱磁鋼布置：
目前新能源電驅所用的大多都是對稱布置，其優點是磁鋼種類較少，能夠降低生產制造難度。但由于對稱布置的氣隙磁密不是正弦。若要達到氣隙磁密正弦，非對稱磁鋼布置是一個好的解決方案，這種布置方式能使氣隙磁密更大程度正弦化，從而提高反電勢的正弦程度。
然而，面對磁鋼布置技術的不斷發展，電機在性能上得到了顯著提升，但這也對生產制造環節提出了更高的要求。一方面，磁鋼的精確定位與裝配難度隨著布置方式的復雜化而不斷增加。另一方面，為滿足不同布置方式的需求，磁極極性的精確控制也是一大需求，需在磁鋼插入和固定過程中確保極性不被改變。
二、解決方案
1.磁鋼強磁性&易碎性
采用專用的磁鋼抓取工具，避免在抓取過程中因磁力過強而導致的磁鋼損壞。其次，使用特制夾具或優化傳動機構來確保磁鋼在插入過程中受到均勻的支撐和保護，減少碎磁現象。
2.極性的精確控制與裝配精度
通過精確控制電流方向實現磁鋼極性的精確控制。自動化設備利用精密機器人進行裝配，準確控制其運動軌跡和力度，減少裝配誤差。同時，結合傳感器和機器視覺技術的應用，實時監測磁鋼位置和狀態，提高裝配效率和準確性。
磁鋼布置技術的演進與自動化精細插入解決方案的應用，為電機性能優化注入了新的活力。通過不斷探索和創新，可以預見未來電機技術將實現更加高效、可靠和智能的發展。同時，面對日益復雜的市場需求和不斷變化的技術環境，我們需持續關注和投入研發力量，推動電機技術的不斷進步和升級。
